Определение детализации схем информационных

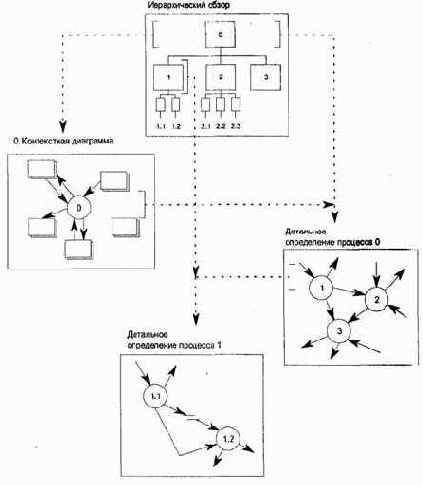

Рисунок 5.F. 2 Определение детализации схем информационных потоков



Реальный процесс изображается в виде круга. Хранилище данных изображается в виде маленького «контейнера». Ввод данных в файл или их вызов in файла отмечается стрелкой.

Хранилищам данных, информационным потокам и административным бизнес-процессам присваивается каждому уникальное имя. Определения сохраняемых данных и информационных потоков должны находиться в каталоге данных (словаре данных). Процессы должны быть включены в иерархический обзор процессов, чтобы ясно представить внутренние взаимосвязи.

Если на определенном уровне схема уже не дает достаточного понимания, то детали процессов и информационные потоки необходимо далее определять в повой схеме. Таким образом, постоянно соблюдается соответствие между более общими, широкими схемами и детальными схемами.

Детализация схем продолжается до тех пор, пока мероприятия по обработке данных не будут описаны точно и однозначно на самом низком требуемом уровне. На Рисунках 5.F.1 и 5.F.2 показаны примеры использования схем информационных потоков.
